가공업자 수: | I7-5500U | 가족 수집: | 5 세대 핵심 i7 가공업자 |
---|---|---|---|
코드 이름: | Broadwell | 시장 세분: | 변하기 쉬운 |
Satus: | 발사하는 | Codition를 사용하십시오: | Nootebook |
하이 라이트: | 노트북 소형 처리기,노트북 칩 |

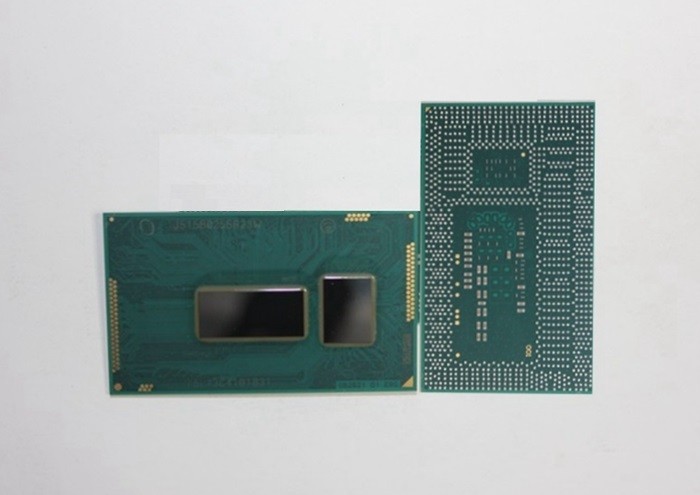

핵심 i7-5500U는 2015년 1월에서 발사된 Broadwell 건축술에 근거를 둔 ULV (매우 낮은 전압) 이중 핵심 가공업자입니다. 2.4 - 3.0 GHz (2개의 핵심에 시간을 재는 하이퍼 실을 꿰기를 가진 2개의 CPU 핵심 이외에: 2.9 GHz는 또한), 칩 HD 도표를 5500 GPU 및 듀얼-채널 DDR3 (L) - 1600년 기억 관제사 통합합니다. 핵심 i7는 FinFET 트랜지스터를 가진 14 nm 과정에서 제조됩니다.
핵심 i7-5550U에 비교해, i7-5500U는 더 높은 CPU 기본 시계를 특색짓고, 그러나 약간 더 느린 GPU를 통합합니다.
가공업자 수 | i7-5500U |
가족 | 핵심 i7 자동차 |
기술 (미크론) | 0.014 |
프로세서 속도 (GHz) | 2.4 |
L2 시렁 크기 (KB) | 512 |
L3 시렁 크기 (MB) | 4 |
핵심의 수 | 2 |
EM64T | 지원하는 |
HyperThreading 기술 | 지원하는 |
가상화 기술 | 지원하는 |
SpeedStep 강화된 기술 | 지원하는 |
수행하 무능 조금 특징 | 지원하는 |
개요:
|
|
유형 | CPU/소형 처리기 |
시장 세분 | 이동할 수 있는 |
가족 |
|
모델 번호 |
|
CPU 부품 번호 |
|
빈도 | 2400 MHz |
터보 최대 빈도 | 3000 MHz (1개의 핵심) 2900 MHz (2개의 핵심) |
버스 속도 | 5 GT/s DMI |
시계 승수 | 24 |
포장 | 마이크로 FCBGA 1168 공 |
소켓 | BGA1168 |
크기 | 1.57” x 0.94"/4cm x 2.4cm |
소개 날짜 | 2015년 1월 5일 |
건축술/Microarchitecture:
|
|
Microarchitecture | Broadwell |
가공업자 핵심 | Broadwell-U |
핵심 족답 | F0 (SR23W) |
제조공정 | 0.014 미크론 13.8억개 트랜지스터 |
죽으십시오 | 82mm2 |
자료 폭 | 64 조금 |
CPU 핵심의 수 | 2 |
실의 수 | 4 |
부동 소수점 단위 | 통합 |
수준 1 시렁 크기 | 2개 x 32 KB 8 방법 고정되는 연합 지시 시렁 2개 x 32 KB 8 방법 고정되는 연합 자료 시렁 |
보조 캐시 크기 | 2개 x 256 KB 8 방법 고정되는 연합 시렁 |
수준 3 시렁 크기 | 4개 MB 16 방법 고정되는 연합 공동 시렁 |
물리적 기억 장소 | 16 GB |
다중 처리 | 지원하지 않는 |
연장과 기술 |
|
저출력 특징 | SpeedStep 강화된 기술 |
통합 주변 장치/성분:
|
|
통합 도표 | GPU 유형: 인텔 HD 5500 도표 층: GT2 Microarchitecture: Gen 8 실행 단위: 24 [1] 기본 빈도 (MHz): 300 최대 빈도 (MHz): 950 지원된 전시의 수: 3 |
기억 관제사 | 관제사의 수: 1 기억 수로: 2 지원된 기억: DDR3L-1333, DDR3L-1600, LPDDR3-1333, LPDDR3-1600 최대 기억 대역폭 (GB/s): 25.6 |
다른 주변 장치 |
|
전기/열 모수:
|
|
최대 작동 온도 | 105°C |
열 디자인 힘 | 15 와트 |
